В зданиях с высоким потолком, значительной площадью или сложной архитектурой традиционные точечные пожарные датчики часто оказываются недостаточно эффективными. В таких условиях критически важно своевременное обнаружение задымления на ранней стадии, чтобы предотвратить распространение огня и минимизировать ущерб.
Линейные дымовые извещатели (ИПДЛ) разработаны специально для контроля крупных пространств и играют важную роль в современных системах пожарной безопасности. Их принцип действия, конструктивные особенности и область применения делают эти устройства незаменимыми на промышленных, складских, общественных и инфраструктурных объектах, где цена задержки обнаружения чрезвычайно высока.

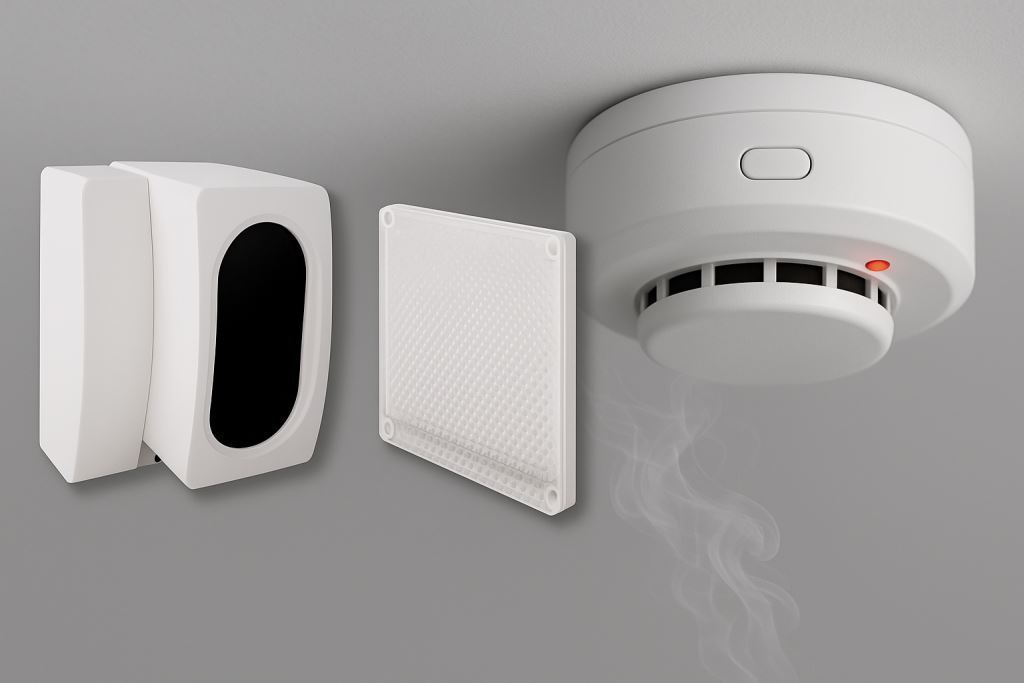

Линейные дымовые извещатели
Представьте ангар с высотой перекрытий более 10–15 метров, логистический центр с многоуровневыми стеллажами или галерею с ценными экспонатами. В подобных пространствах тлеющее возгорание может долго развиваться практически незаметно: разреженный дым поднимается медленно, рассеивается по объёму и достигает потолка тогда, когда очаг уже опасно разрастается. Точечные датчики в таких условиях фактически «слепы» — они срабатывают слишком поздно, оставляя объект без своевременного оповещения и возможности оперативного реагирования. Высокие и протяжённые помещения становятся своеобразной зоной риска, где традиционные средства обнаружения пожара работают с серьёзной задержкой.
Устранить этот пробел позволяют устройства, которые строят контроль не на точечном, а на протяжённом принципе. Линейные дымовые извещатели представляют собой специализированное решение для объектов, где стандартные системы пасуют перед масштабом и высотой. Их задача — обеспечить раннее выявление задымления там, где каждая секунда промедления может привести к необратимым последствиям.
Принцип действия линейных дымовых извещателей
Линейные (оптико-электронные) извещатели работают на основе физического явления снижения интенсивности светового потока при прохождении через среду, содержащую частицы дыма. Такой подход позволяет контролировать большие площади без установки множества точечных датчиков.
Как устроена система
Два ключевых элемента устройства размещаются на противоположных сторонах помещения, под потолком:
- Передающая часть — генерирует направленный инфракрасный импульсный сигнал;
- Приемная часть — фиксирует уровень поступающего излучения и отслеживает его изменения.
Использование ИК-сигнала с модуляцией обеспечивает устойчивость к внешнему освещению (естественному и искусственному), снижает вероятность ложных срабатываний и позволяет экономно расходовать энергию. Приемник непрерывно измеряет мощность луча, проходящего через контролируемую зону.
Когда продукты горения попадают в траекторию излучения, частицы дыма вызывают поглощение и рассеяние потока. Это приводит к заметному снижению интенсивности сигнала на фотоприемнике.
Формирование тревоги
Встроенный микропроцессор анализирует поступающее излучение в режиме реального времени. Он сопоставляет текущий показатель с эталонным уровнем, зафиксированным при нормальной прозрачности воздуха. Как только затухание достигает установленного порогового значения, соответствующего опасной концентрации дыма, извещатель генерирует сигнал «Пожар» и передает его на приёмно-контрольное устройство по подключенному шлейфу.
Такой алгоритм обеспечивает высокую точность обнаружения и исключает срабатывания при случайных помехах, пыли или изменениях уровня освещённости.
Конструктивные решения линейных дымовых извещателей
В инженерной практике используются два базовых варианта построения систем, различающихся по архитектуре расположения оптических узлов:
1. Двухпозиционная схема (активный передатчик + активный приёмник).
В данном исполнении применяется два отдельных устройства — генератор излучения и фотоприёмный блок. Они устанавливаются строго друг напротив друга на противоположных сторонах помещения, формируя устойчивый оптический канал. Вся область между модулями становится контролируемой зоной, что обеспечивает обнаружение даже разрежённого дыма на значительном расстоянии.
2. Однопозиционная схема (активно-пассивное исполнение).
В этом случае используется единый блок — приёмопередатчик, размещаемый на одной из стен, и отражающий элемент (рефлектор), устанавливаемый напротив. Сформированный луч проходит пространство дважды — сначала к отражателю, затем обратно. За счёт этого эффективная база контроля удваивается при той же длине помещения, что позволяет фиксировать минимальные концентрации дыма и повышает общую чувствительность системы.
Эксплуатационные характеристики
Главное преимущество линейных извещателей — возможность надёжного мониторинга пожарной обстановки в объектах, где установка точечных датчиков неэффективна или невозможна. Ключевыми факторами здесь становятся:
- архитектурные особенности зданий с большими объёмами и высокими перекрытиями;
- технологические процессы, исключающие монтаж множества точечных датчиков;
- ограниченный доступ к зонам обслуживания и ремонта.
Назначение: такие устройства применяются для защиты помещений без противопожарных отсеков и преград — атриумов, машинных залов, складов с высотными стеллажами, а также технологических установок на открытых площадках и в неотапливаемых зонах.
Ключевая особенность: линейные извещатели обладают высокой селективностью к продуктам пиролиза и так называемому «чёрному» дыму с крупными частицами. Это позволяет фиксировать задымление на ранних этапах развития пожара. Дополнительно оборудование рассчитано на работу в жёстких климатических условиях и в зонах повышенной пожарной опасности.
Типичные объекты: логистические терминалы, ангары, выставочные павильоны, музеи, храмы и иные здания, представляющие культурную или историческую ценность.
Экономическая эффективность
Единственным относительным минусом линейных извещателей является сравнительно высокая стоимость внедрения на старте проекта. Однако этот фактор компенсируется снижением числа необходимых устройств, сокращением монтажных работ и меньшими затратами на последующее обслуживание. Один линейный извещатель способен заменить десятки точечных, контролируя площади в сотни квадратных метров, что делает его применение экономически целесообразным в долгосрочной перспективе.
Нормативные требования и инженерные рекомендации
Правильный монтаж линейных извещателей является ключевым условием их стабильной работы. Установка должна проводиться строго в соответствии с действующими нормативами и техническими инструкциями.
Основные принципы монтажа:
Жёсткость основания.
Все модули необходимо закреплять на капитальные строительные конструкции (железобетон, кирпич, массивные колонны). Это исключает вибрации, смещения или деформации, способные нарушить настройку оптической оси.
Защита от ложных срабатываний.
Для минимизации влияния внешних источников света важно обеспечить:
Все модули необходимо закреплять на капитальные строительные конструкции (железобетон, кирпич, массивные колонны). Это исключает вибрации, смещения или деформации, способные нарушить настройку оптической оси.
Защита от ложных срабатываний.
Для минимизации влияния внешних источников света важно обеспечить:
- достаточный угол защиты — прямое попадание стороннего излучения в приёмную апертуру должно быть исключено;
- размещение приёмного модуля на удалении от мощных источников освещения (прожекторов, светильников).
Многоуровневая установка при большой высоте.
Если перекрытия располагаются выше 12 метров, рекомендуется использовать ярусное размещение:
Если перекрытия располагаются выше 12 метров, рекомендуется использовать ярусное размещение:
- нижний уровень — на 1,5–2 м выше верхней точки горючих материалов или оборудования;
- верхний уровень — на расстоянии не более 0,4 м от потолка для фиксации скопления дыма в припотолочной зоне.
Нормативная база
Проектирование и монтаж систем с использованием линейных дымовых извещателей регламентируются СП 484.1311500.2020 — свод правил «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования».
Этот документ определяет требования к выбору типов извещателей, схемам их размещения, количеству и зонам контроля с учётом архитектуры и функционального назначения защищаемого объекта.
Линейные дымовые извещатели занимают особое место в системе противопожарной защиты объектов со сложной архитектурой, большой площадью и повышенной высотой. Их применение позволяет выявлять задымление на ранней стадии там, где точечные устройства не обеспечивают необходимого покрытия или теряют эффективность. Грамотный подбор оборудования, корректное проектирование и строгий монтаж в соответствии с нормативами — ключевые условия надежной работы таких систем.
