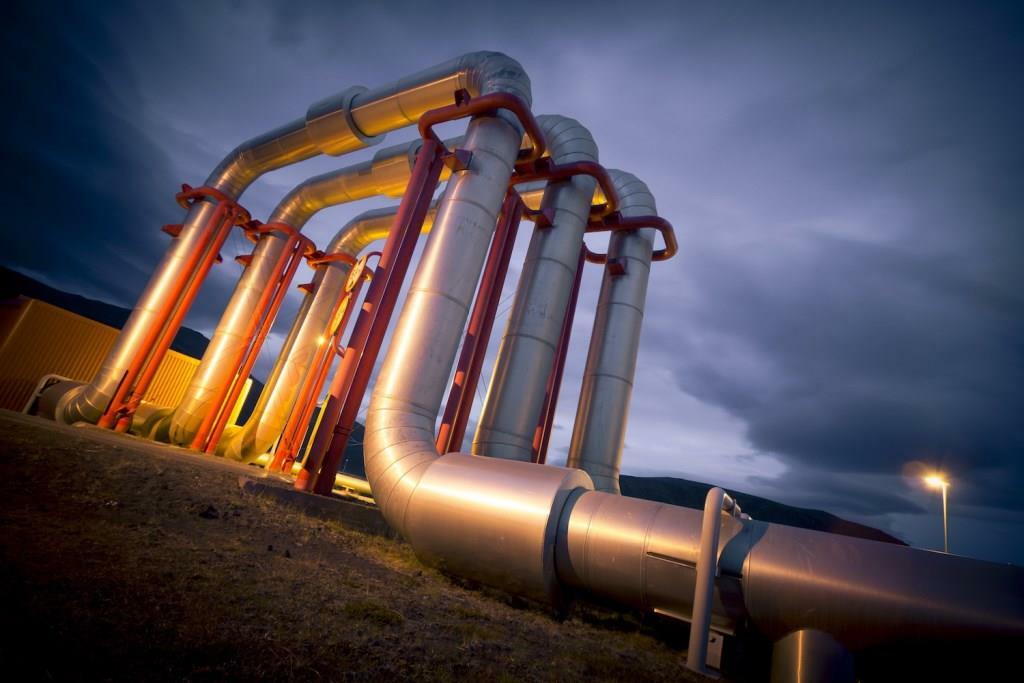

Технологические трубопроводы - это комплексы труб и оборудование, используемые для транспортировки технических веществ и жидкостей на промышленных предприятиях и объектах.
Трубопроводы используются для транспортировки различного сырья, промежуточных и конечных продуктов промышленного производства, отходов и других веществ, участвующих в производственном процессе, а также веществ, необходимых для функционирования объектов.
Трубопроводы используются для транспортировки различного сырья, промежуточных и конечных продуктов промышленного производства, отходов и других веществ, участвующих в производственном процессе, а также веществ, необходимых для функционирования объектов.
Что такое технологический трубопровод
Трубопроводы - это необходимое изделие для транспортировки газов и жидкостей, а также различных сыпучих материалов. Он состоит из секций труб, фитингов, манометров, подвесок, кронштейнов, болтов, гаек, штифтов, уплотнений и прокладок.
Промышленные трубопроводы используются для транспортировки материалов, необходимых для производства, таких как пар, топливо, вода и реагенты, или для извлечения сырья после переработки.
Виды трубопроводов
Разделяется по транспортируемому продукту:
В зависимости от расположения это могут быть межцеховые трубопроводы, или изделия для транспортировки между разными объектами.
В зависимости от силы давления их можно классифицировать как вакуумные, низкого давления и высокого давления (ниже 0,1 МПа и выше 10 МПа).
Используются для трубопроводов для низкотемпературных веществ до 45°C и высокотемпературных веществ выше 45°C.
По степени коррозийной агрессивности:
Производят металлические с внутренним специальным покрытием и неметаллические трубы.
- Токсичные. Оборудование, используемое для перевозки токсичных продуктов, например, кислот.
- Оборудование для легковоспламеняющихся продуктов.
- Предназначенные для горячей воды, насыщенного и водяного пара.
- Для паров, технических невоспламеняющихся жидкостей и инертных паров.
В зависимости от расположения это могут быть межцеховые трубопроводы, или изделия для транспортировки между разными объектами.
В зависимости от силы давления их можно классифицировать как вакуумные, низкого давления и высокого давления (ниже 0,1 МПа и выше 10 МПа).
Используются для трубопроводов для низкотемпературных веществ до 45°C и высокотемпературных веществ выше 45°C.
По степени коррозийной агрессивности:
- Сильно коррозионная - коррозия стенки более 0,5 мм/год.
- Умеренно коррозионная - 0,1 - 0,5 мм.
- Некоррозионная - до 0,1 мм
Производят металлические с внутренним специальным покрытием и неметаллические трубы.
Технологические трубопроводы вспомогательного назначения
Они используются для транспортировки внутри промышленных предприятий (LGU, GIS, GDS, CS). Они используются для транспортировки масел, воды, пара и метанола для обеспечения работы технических процессов. Также, по ним переправляют отходы производства при агрессивных стоках.
К таким изделиям относят и трубы оборотного водоснабжения, монтируемые из готовых узлов.
К таким изделиям относят и трубы оборотного водоснабжения, монтируемые из готовых узлов.
Является ли технологический трубопровод сооружением?
Технологические трубопроводы, используемые на опасных производственных объектах химических, нефтехимических и нефтеперерабатывающих предприятий, относятся к сооружениям, а не к техническим устройствам.
Технический регламент Таможенного союза ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" не устанавливает обязательных требований к сооружениям.
Технический регламент Таможенного союза ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" не устанавливает обязательных требований к сооружениям.
Экспертиза промышленной безопасности трубопровода
Ростехнадзор установил обязательные требования в области промышленной безопасности технологических трубопроводов.
С 1.09.2022 вступил в силу новый приказ от 21.12.2021 N 444 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасной эксплуатации технологических трубопроводов». Правила будут действовать до 1 сентября 2028 года
С 1.09.2022 вступил в силу новый приказ от 21.12.2021 N 444 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасной эксплуатации технологических трубопроводов». Правила будут действовать до 1 сентября 2028 года
Проведение экспертизы промышленной безопасности (ЭПБ) различных видов трубопроводов регламентируется Федеральным законом ФЗ №116, а также нормативами Положений РД 03-484-02 и РД 12-608-03. Осуществление ЭПБ ограничивается организациями, переоформившими лицензию Ростехнадзора в соответствии с новыми правилами.
Федеральным законодательством предусматривается проведение ЭПБ следующих объектов:
- Проект на строительство трубопровода
- Утвержденная, но незарегистрированная в Ростехнадзоре документация на техническое перевооружение; приостановку; расширение или реконструкцию ОПО
- Газовые котлы и оборудование
- Наружные и внутренние газопроводные системы
- Здания и сооружения
- Материалы ОПО.
По результатам ЭПБ трубопровода, газопровода, нефтепровода, паропровода и технологического трубопровода оформляется заключение, в котором отражаются все выявленные неисправности и дефекты с рекомендациями по их эффективному устранению.
